Отсканировал иллюстрации из книги "Атом и оружие" 1964 года. Все самые последние разработки (естественно, все показаны на примерах капиталистических стран, про советское оружие никаких иллюстраций) на то время (по крайней мере, так это представлено в книге, особого богатства источников по зарубежной военной технике у советского читателя не было).

Охвачены все аспекты - от радиоэлектронной техники и стрелкового оружия до авиации и флота.
"Танк будущего" я уже выкладывал отдельно в shushpanzer_ru.

ЭВМ штаба дивизии "Бейсикпак".

ЭВМ штаба батальона "Компак".

Переносной телеприемник на шлеме - сколько же он весил?

Одна из моих любимых картинок в детстве:
Мотострелок в противоатомном костюме

Даже лазерные пистолеты попали - то есть их ожидали увидеть в войсках лет этак через десять.

Танк сочлененного типа.

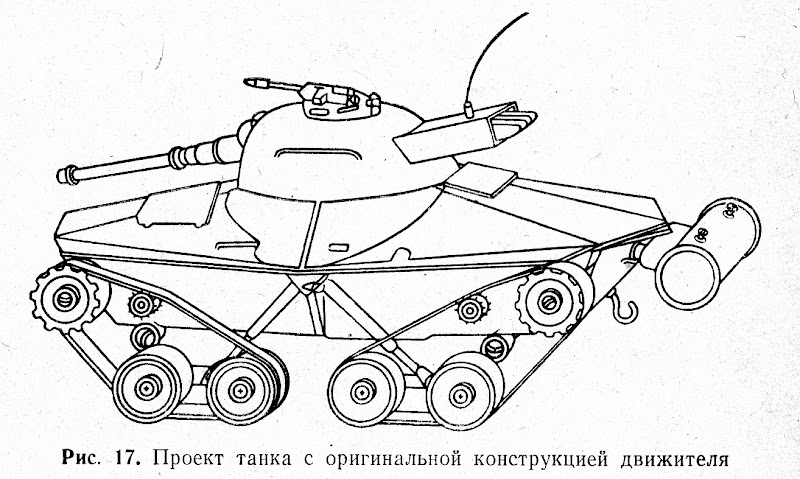

Танк "с оригинальной конструкцией движителя" и странным рисунком - как будто корпус распилили пополам.

Про орудие комбинированного типа "Моритцер" можно прочитать, например, тут, даже фотография там та же самая.

В качестве самолета-разведчика изобразили "Хастлер".

А в данном случае что-то сфероконическое, напоминает OV-1 "Мохаук".

Из пяти схем СВВП первые две срисованы с реально летавших Ling-Temco-Vought XC-142 и Curtiss-Wright X-19, а дальше уже проекты.
У третьего есть некоторое сходство с Do-31, но очень отдаленное.

Там же приводилось описание самолета "Д-24". Это совместная разработка голландского "Фоккера" и американского "Рипаблика", о ней тоже встречал не так давно рассказ в сети: http://raigap.livejournal.com/192805.html

Такого прототипа я что-то не помню. Может кому придет в голову?

F-104G - как символ высоких технологий в авиации.

Схема сильно кликабельна.

Явно имели в виду "Валькирию".

"Хаунд дог" под крылом Б-52.

Спасательная капсула для членов экипажа XB-70

Эта фотография рубки АПЛ "Скипджек" анфас в детстве мне немало выносила мозг - я упорно не мог понять, а корабль-то где.

Фотография испытаний системы водяной защиты показывает непонятный корабль, похоже на старый крейсер, переоборудованный в опытовое судно или корабль управления.
